货车轮对尺寸动态检测系统(TWDS)
  • 系统介绍
  • 主要功能
  • 应用案例

    系统采用高清摄像机、LED频闪灯补光、标定板标定实现轮对各部位尺寸参数进行高精度的非接触式测量。系统采用了在线自动标定的方法,可以有效地对环境温度和机械安装等因素引起的测量误差进行实时修正,测量过程由计算机控制。该系统具有测量精度高、速度快、适应性好、抗干扰能力强的优点。

    该系统已通过太原铁路局组织的技术评审。

1)   自动检测货车车轮轮缘厚度、轮缘高度、轮缘垂直磨耗、车轮直径、轮对内侧距、踏面圆周磨耗、轮辋厚度;

2)   具有测绘车轮踏面截面曲线并与标准曲线对比的功能;

3)   兼容各型货车;

4)   具有对车轮轮缘厚度、轮缘垂直磨耗、轮对内侧距、踏面圆周磨耗、轮辋厚度超限自动实时报警功能;

5)   具有向铁路总公司、铁路局上传数据的功能,可断点续传;

6)   具有自动判别列车运行方向、车次、车种车型车号、端位、车速、计轴计辆等功能;

西安铁路局应用现场

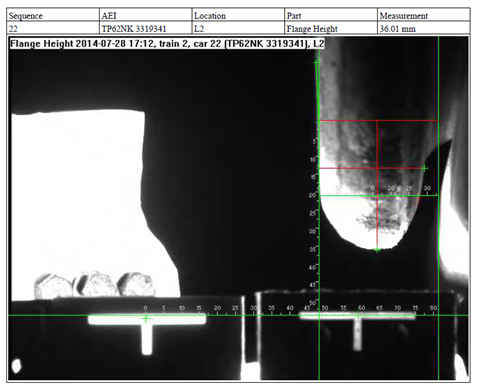

轮缘高度超限

轮辋厚度超限
